Kunci Jawaban, Fisika Kelas 12 Halaman 42 - 43 Kurikulum Merdeka, Asesmen: Bab 2 Arus Searah

Berdasarkan tabel, yang memiliki hambatan jenis tinggi adalah nikrom. Sehingga kawat yang direkomendasikan menjadi elemen pemanas adalah nikrom.

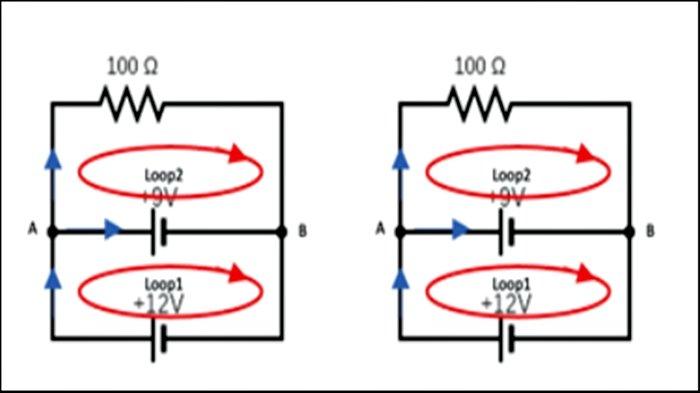

2. Pada gambar, buat dua loop,

Pada loop 1:

a. terdapat ggl ε2 = 12 V, (Loop bertemu kutub -, maka ggl V1 = negatif),

b. hambatan baterai r1 dengan arah arus I1 searah Loop 1, I1 positif,

c. hambatan baterai r2dengan arah arus I2 searah Loop 1, I2 positif.maka tegangan dari titik B ke titik B:

Pada loop 2:

a. terdapat ggl ε2 = 9 V, (Loop bertemu kutub -, maka ggl ε2 = negatif),

b. hambatan r2 dengan arah arus I2 berlawanan Loop 2, I2 negatif,

c. hambatan R dengan arah arus I3 searah Loop 2, I3 positif. maka tegangan dari titik A ke titik A:

Selanjutnya gunakan hukum pertama Kirchoff mengenai arus yang melalui titik cabang. Perhatikan titik A, Kita dapat melihat:

3. Jika semua lampu memiliki hambatan R, maka hambatan total rangkaian, yaitu: Rtot = R + 2R/5 = 7/5 R

Arus yang mengalir pada lampu A sama dengan arus total rangkaian: Ii = V/7/5R = 5V/7R

Tegangan pada lampu A: Va = 1 X R = 5/7 V

Tegangan pada lampu B dan C = tegangan pada lampu D = tegangan pada lampu E: Vp = V - 5/7 V = 2/7 V
